Mesin pengacuan suntikan menegak Gelongsor Ganda

pengenalan:

Mesin pengacuan suntikan menegak berkembar gelongsor ialah jenis mesin khas yang dicirikan oleh dua atau lebih slaid yang meluncur berselang-seli dalam kawasan acuan. Reka bentuk ini meningkatkan kecekapan pengeluaran dengan membenarkan pekerja melakukan operasi berikut secara serentak semasa kitaran pengacuan:

Mengeluarkan bahagian atau meletakkan sisipan pada slaid luar;

Menyuntik acuan pada slaid dalam.

LIHAT LEBIH LANJUT

Potongan Mesin Pengacuan Suntikan: Panduan Struktur Menegak vs Mendatar 2026-Aug-07
Potong mesin pengacuan suntikan ke bahagian tengah, dan pandangan keratan menunjukkan dengan tepat bagaimana pelet polimer menjadi bahagian siap: di mana skru mencairkan dan menyuntik bahan, cara acuan ditutup di bawah tonase, dan bagaimana bahagian itu dikeluarkan selepas penyejukan. Bagi jurutera, pasukan pembe...
Penggunaan Kuasa Mesin Pengacuan Suntikan: Data Sebenar & Pemotongan Kos 2026-Jul-31
Mengurangkan mesin pengacuan suntikan penggunaan kuasa bukan soal tekaan tetapi pengiraan yang tepat dan pemilihan mesin. Data industri mengesahkan bahawa kos tenaga mewakili sehingga 30% daripada jumlah perbelanjaan pengeluaran dalam kemudahan acuan biasa. Satu standard ...
Mesin Pengacuan Suntikan Hidraulik lwn Elektrik: Panduan Keputusan Terpacu Data 2026-Jul-24
Jika dana memerlukan jawapan yang jelas sekarang: an mesin pengacuan suntikan elektrik lazimnya mengurangkan penggunaan tenaga sebanyak 40–70%, meningkatkan kebolehulangan kepada ±0.01 mm, dan kitaran 15–25% lebih pantas daripada mesin hidraulik setanding, tetapi kosnya 30–50% lebih...

Kecekapan tinggi	Kedua-dua slaid berfungsi secara berselang-seli, satu slaid memuatkan dan memunggah acuan dan produk di luar, dan slaid lain melakukan pengacuan suntikan di dalam, sekali gus memendekkan masa menunggu yang tidak produktif.
Keselamatan yang tinggi	Pekerja beroperasi di kawasan selamat di luar mesin, mengelakkan sentuhan langsung dengan acuan suhu tinggi dan bahagian yang bergerak, dengan ketara mengurangkan risiko kecederaan yang berkaitan dengan kerja.

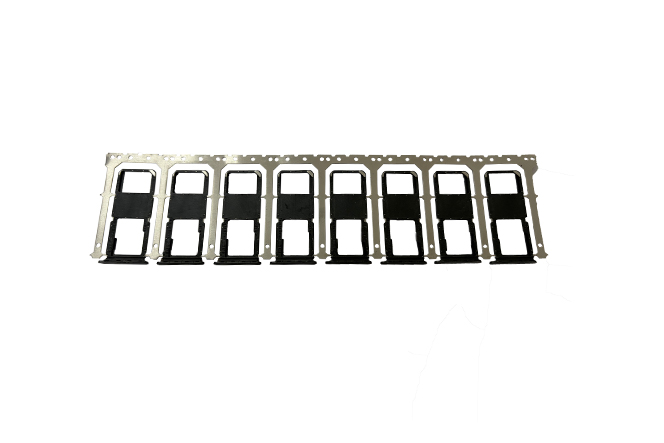

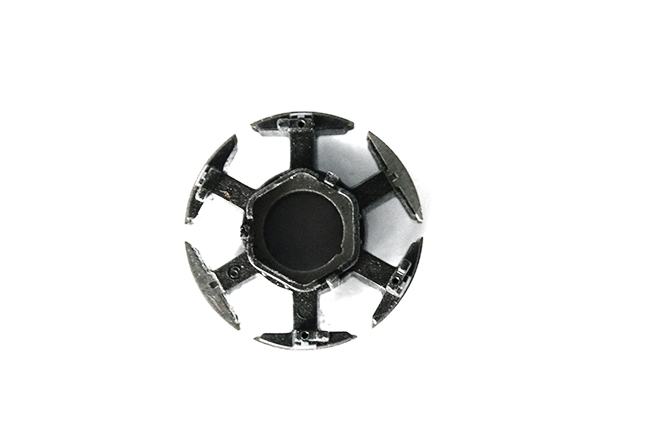

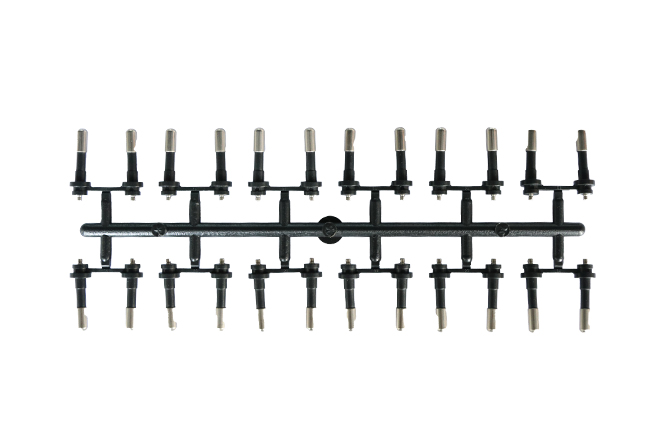

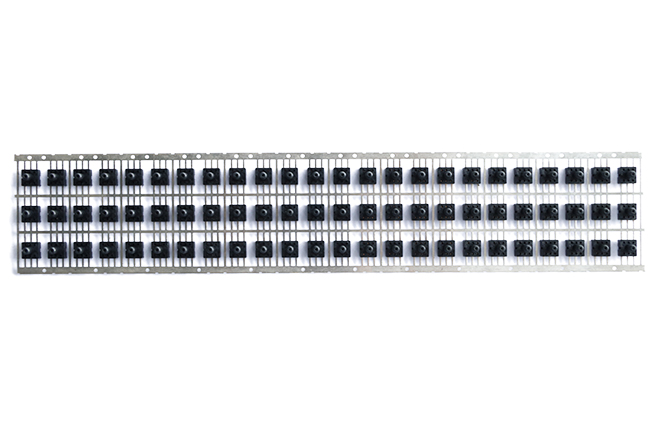

Sesuai untuk acuan sisipan	Ia membolehkan sisipan (seperti bahagian logam dan komponen elektronik) diletakkan dengan tepat ke dalam acuan pada masa yang sama dengan kitaran pengacuan suntikan, meningkatkan kerumitan dan kefungsian produk.
Jimat ruang	Mesin adalah reka bentuk menegak dengan jejak kecil, yang boleh menggunakan lebih berkesan ruang bengkel pengeluaran.
Ketepatan tinggi	Mesin ini mempunyai struktur yang stabil dan reka bentuk pengapit menegak membantu memastikan ketepatan dan konsistensi dimensi produk.

Kawasan aplikasi utama	Senario aplikasi biasa

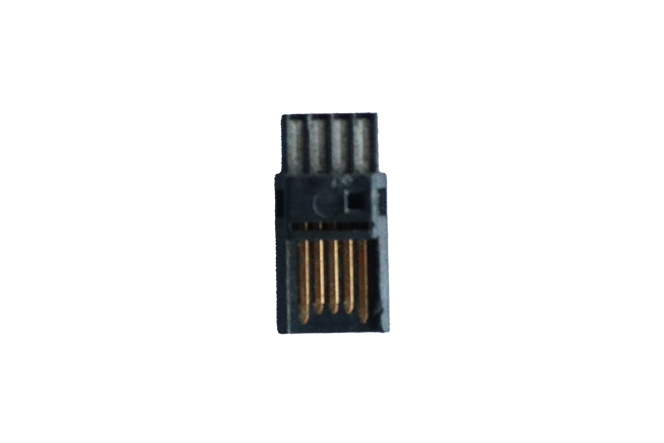

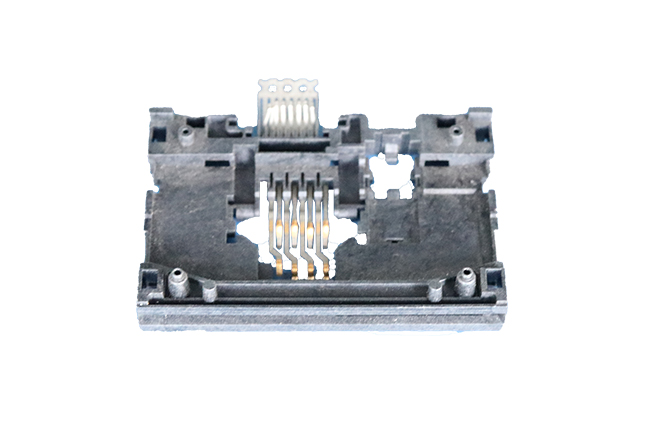

Industri elektronik	Penyambung, penderia, bahagian ketepatan di dalam telefon mudah alih atau komputer, rangka gegelung, dsb. (gabungan ketepatan sisipan logam dan bahagian plastik)

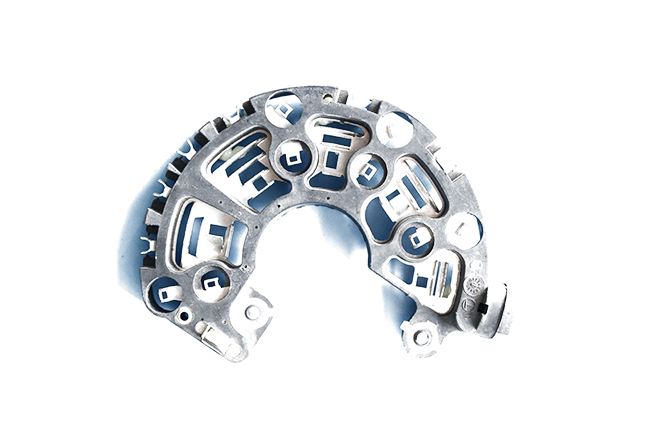

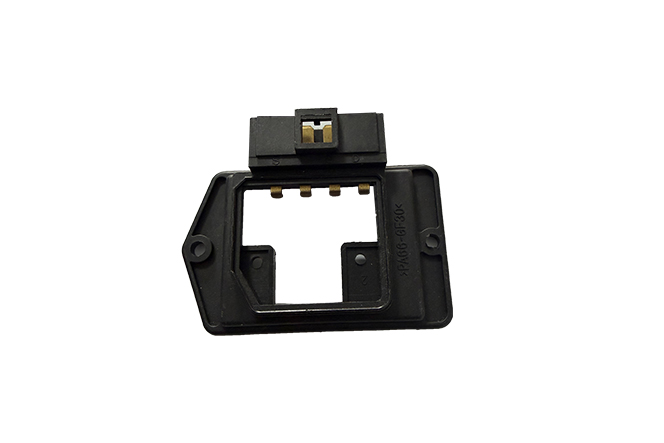

Industri automotif	Penyambung automotif, pemasangan abah-abah pendawaian, pelbagai tempat penderia, butang panel kawalan, bahagian plastik berfungsi (menggabungkan sisipan logam dengan plastik)
Peralatan perubatan	Penyambung kateter perubatan, set infusi, pemegang pisau pembedahan, dsb. (perlu membenamkan jarum atau tiub logam)
Peralatan elektrik pengguna	Perumah alat kuasa, suis dan soket, dan tombol kawalan perkakas rumah
Perindustrian dan automasi	Gear, galas, bahagian motor dan aksesori ketepatan untuk peralatan automasi (dengan syarat ketat pada saiz dan rintangan haus)

item			Unit	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Unit suntikan	Skru dia		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Tekanan suntikan		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Jumlah pukulan teori		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Berat pukulan		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Kadar suntikan		cm³/saat	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Lejang skru		mm	100				120				140				150					160					180					200				240
	Kadar skru		rpm	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Kelajuan suntikan		mm/s	130				130				130				130					120					120					120				120
	Bahagian suhu (zon)		-	5				5				5				5					5					5					5				5
Mengapit unit	Mengapit force		tan	35				45				60				80					100					120					160				200
	Daya pembuka		tan	3.8				4.3				9.2				14					17					20					20				25
	Meja tetap	Saiz meja	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Bar ikat	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Saiz meja gelongsor tunggal		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Meja putar	Saiz meja	mm	700				800				900				1000					1100					1300					1600				1800
		Saiz acuan maksimum	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. ketebalan acuan		mm	140				160				200				250					250					300					350				400
	Pukulan pembukaan		mm	180				200				200/250				250					250					300					350				400
	Membuka siang hari		mm	320				360				400(tetap)/450(berputar)				500					500					600					700				800
Elektrik	Daya ejector		tan	1.5				1.5				1.5				3					3					5					6				6
	Strok ejektor		mm	37 (Tetap)		100 (gelongsor, berputar)		37 (Tetap)		100 (gelongsor, berputar)		37		100		50			100		50			100		50		100			50		100		100
	Maks. Tekanan		kg/cm2	140				140				140				140					140					140					140				170
	Isipadu tangki minyak		liter	100(meja tetap)/140(gelongsor)/160(berputar)				120(meja tetap)/160((gelongsor,berputar)				165(meja tetap)/260(gelongsor)/290(berputar)				200(meja tetap)/280(gelongsor,berputar)					310(meja tetap)/330(gelongsor,berputar)					350(meja tetap)/380(gelongsor,berputar)					480(meja tetap)/560(sliding.rotary)				510 (Meja tetap, gelongsor, berputar)
	Isipadu air penyejuk		liter/hr	50				50				60				80					80					80					80				80
	Sistem Motor		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Pemanas		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Jumlah watt		kw	10				11.3				14.1				27.3					33					43					53				64
Lain-lain	Berat mesin		tan	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Saiz mesin（LWH）		m	1.760.952.18	1.870.952.27		2.151.42.3	1.91.12.5	2.11.12.6		2.31.42.6	2.21.22.8	2.41.252.85		2.71.752.6	2.11.23.1		2.41.23.2		2.81.72.9	2.31.43.0		2.51.43.1		2.741.72.9	2.61.63.5	3.01.63.6			3.12.33.3	2.91.83.8	3.31.83.9		3.42.43.3	3.1W2.0H4.7	3.2W2.2H4.9	433.4
